アネスト岩田 WIDER4/4L

カテゴリスプレーガン・カップ類
分類コード681-4150/1
商品名アネスト岩田 WIDER4/4L
備考大型スプレーガン(センターカップ)

WIDER4

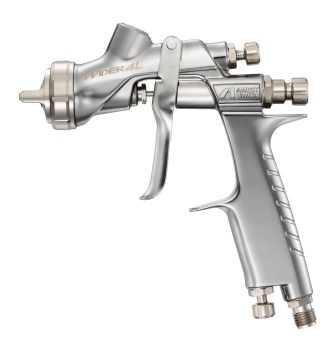

WIDER4L

確かな品質と安定性。

‘‘W” から ‘‘WIDER” へ再び、新モデル登場。

W-400/LPH-400の誕生から23年。待望のフルモデルチェンジを行いました。新たに“WIDER4”と低圧の“WI DER4L”に生まれ変わり、機能性とデザインを一新し、これまで以上に使いやすく、そして洗練されたデザインになりました。



<<特 長>>

➀機能性を重視したエルゴノミクスデザイン

各所にエルゴノミクスデザインを施したうえで従来より5gの軽量化を実現。

各種ツマミ類にはテーパーを設け溝を深くしているため、高いグリップ性により微調整がしやすくなっています。また、ニードル弁ばね後方に樹脂パーツを組み込むことでスムーズな塗料調整が可能となります。さらにトリガーの先端形状をなだらかにすることで少量塗布時の操作性向上を図りました。



②モデルチェンジにより容易な、メンテナンスが可能に

新しいWIDERは、メンテナンスのしやすい設計となっています。キャップのネジピッチを1.0mmから1.5mmに変更したことにより、従来の半分の約1回転半で締め込みができ、さらにニードル弁の後端部へは、着脱が容易におこなえるような形状を施しました。そして、空気および塗料ニップルにネジのないストレート部を設けたことで、ジョイントの簡単な取り付けを実現しました。



③リニアに反応するパタン調節装置

従来のパタン調節装置は、1回転で全パタン幅の約45%に達し、1.5回転では約80%、2回転で約100%とほぼ全開となっていました。新開発のパタン調節装置では、1回転では約35%、1.5回転でも約50%、2回転で約70%と、リニアに反応するように調整し、より直感的に操作しやすくなりました。



④個体差の少ない空気弁シートセット

従来の空気弁シートセットでは、エア経路の開孔部の大きさが大と小の組み合わせになっていたため、ねじ込み時の位置関係(=個体差)により空気量に差が生じ、塗料噴出量やパタン幅に影響を与えてしまう可能性がありました。新しいWIDERではその構造を見直し、開孔部を大きく均一にすることで、ねじ込みによる個体差の少ない空気弁シートを実現しました。これにより安定した塗装が可能となりました。





●標準仕様(スプレーガン)

品 番 品 名 塗料供給
方 式
ノズル
口 径
形 状 吹付空気
圧 力
空気
使用量
塗料
噴出量


パターン

開き

重 量
68141501 WIDER4-12J2 重力式 1.2mm ストレート 0.20MPa 280L/min 140mL/min 230mm 355g
68141502 WIDER4-13J2 1.3mm 160mL/min 260mm
68141503 WIDER4-14J2 1.4mm 210mL/min 280mm
68141504 WIDER4-16J2 1.6mm 240ml/min

300mm

68141505 WIDER4-18N2 1.8mm 290L/min 320mL/min 280mm
68141506 WIDER4-25W1 2.5mm 0.29MPa 360L/min 555mL/min 380mm
68141511 WIDER4L-V13J2 重力式 1.3mm Vスリット 0.11MPa 270L/min 110mL/min 280mm
68141512 WIDER4L-V14J2 1.4mm 130mL/min 290mm
68141513 WIDER4L-V16J2 1.6mm 150mL/min 300mm

※吹付距離は、WIDER4=250mm、WIDER4L=200mm

※塗料粘度20秒/NK-2

※塗料ニップルG1/4メス、空気ニップルG1/4オス

※従来形式用塗料カップ「PCG-6P-M」は取りつきません。

   WS-400/LS-400用の「PC-G600P-2(600mL)/PC-G400P-2(400mL)」をご使用ください。
