ウェブ製品カタログ
自動車塗装用ブース関係類
Fan太郎 Fan T-1/Fan T-2
| カテゴリ | 自動車塗装用ブース関係類 |
|---|---|
| 分類コード | 675-4109 |
| JANコード | T-1=4582231245185・T-2=4582231245192・ T-1用ﾌﾗﾝｼﾞ=4582231245208・T-2用ﾌﾗﾝｼﾞ=4582231245215 |
| 商品名 | Fan太郎 Fan T-1/Fan T-2 |
| 備考 | 移動式排気集塵ユニット |
塗装ブースの設置が困難な作業スペースでのタッチアップ塗装やパーツ等の小物塗装、板金時のパテ粉の排気集塵に設置して頂けます。
また、移動タイプなので作業スペースの有効利用が出来、修理車や作業に合わせてその日の作業レイアウトが出来るので大変便利です。
●『Fan T-1』は1馬力(0.75Kw)タイプで軽量なので、チョットした塗装やパテ研ぎ等の排気集塵に使用して頂けます。
●『Fan T-2』は2馬力(1.5Kw)タイプでインバータースイッチを標準装備されていますので、無段階な風力調整ができ、補修作業の大きさ等が変わっても簡単に排気集塵能力を合わせる事ができる優れものです。

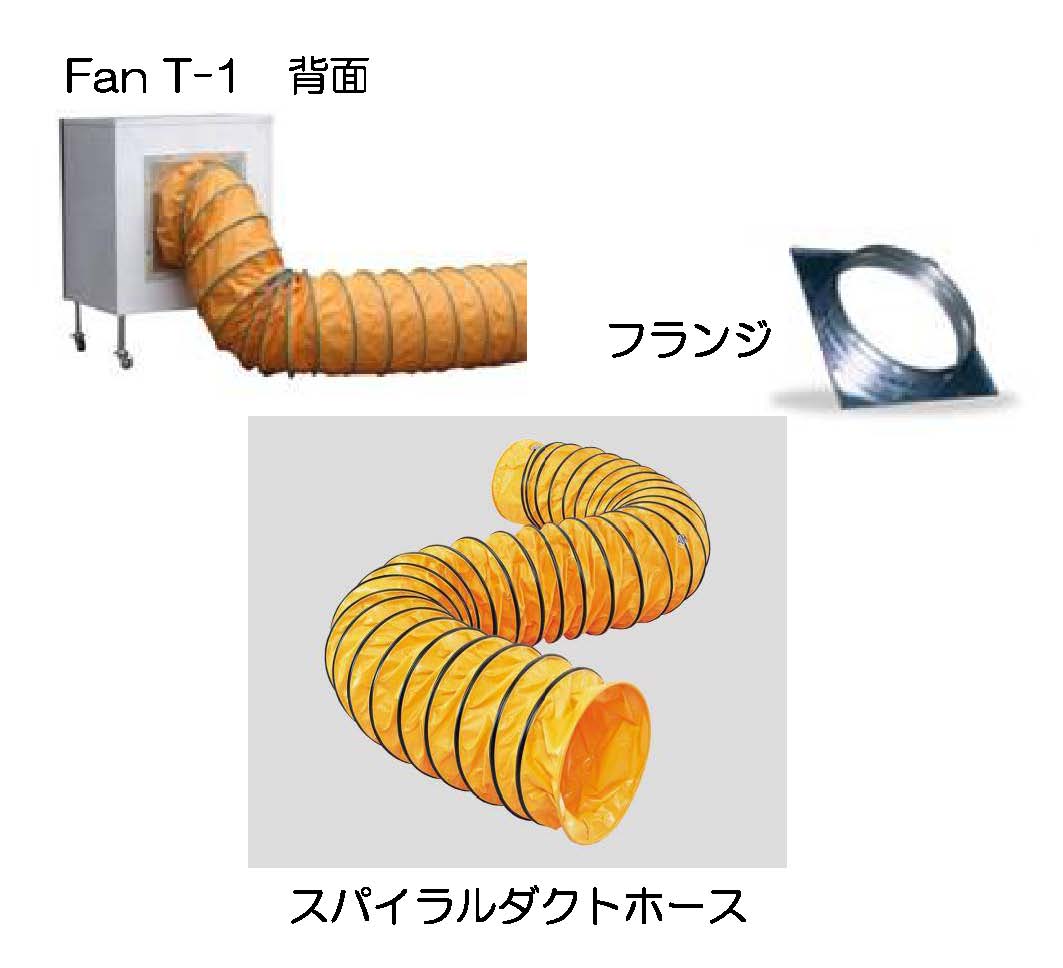

※フランジ・スパイラルダクトホースはオプションです。
Fan T-1は500mm・Fan T-2は600mmをご指定下さい。
(本体にはフランジは付属しておりません)
●標準仕様
| 品 番 | 形 式 | ファン(径) | スイッチ | 電 源 | 寸 法(約) | フィルター | 排気口 | 重 量 |
| 67541091 | Fan T-1 | 有圧換気扇 0.75kw (500φ) |
動力用 スイッチ | 3相-200V プラグ (250V-4P20A) ・コード 10m付 |
W:1,000mm D:700mm H:1,300mm |
500mm × 500mm 4枚 |
後方 | 約50Kg |
| 67541092 | Fan T-2 | 有圧換気扇 1.5kw (600φ) |
ｲﾝﾊﾞｰﾀｰ ｽｲｯﾁ | W:1,000mm D:800mm H:1,300mm |
上方 | 約60Kg |
＊排気口は、特注にて上記標準仕様以外に後方・上方・側面に変更する事が出来ます。
●オプション仕様(フランジ)
| 品 番 | 品 名 | フランジ径 | 外寸法 | 重 量 |
| 67541095 | Fan T-1用ホースフランジ 500mm | 500φ | 570mm×570mm×140mm | 約1.5Kg |
| 67541096 | Fan T-2用ホースフランジ 600mm | 585φ | 650mm×650mm×140mm | 約1.8Kg |
●オプション仕様(ダクトホース)
| 品 番 | 品 名 | ダクト径 | 伸 長 | 重 量 |
| 67541162 |
スパイラルダクトホース 500φ (片側ヒモ付) |
520φ | ２ｍ | 約3.5Kg |
| 67541163 | ３ｍ | 約5.3Kg | ||
| 67541165 | ５ｍ | 約8.8Kg | ||
| 67541172 |
スパイラルダクトホース 550φ (片側ヒモ付) |
550φ | ２ｍ | 約4.0Kg |
| 67541173 | ３ｍ | 約6.0Kg | ||
| 67541175 | ５ｍ | 約10Kg | ||
| 67541182 |
スパイラルダクトホース 600φ (片側ヒモ付) |
585φ | ２ｍ | 約4.5Kg |
| 67541183 | ３ｍ | 約6.8Kg | ||
| 67541185 | ５ｍ | 約11.3Kg |
